Koncentrični loputni ventil

Strukturna značilnost koncentričnega dušilnega ventila je središče stebla, središče diska in središče telesa ventila na istem mestu. Koncentrični dušilni ventili niso običajni v smislu strukturnih ali operativnih zahtev in niso razvrščeni kot običajni izdelki. Sedež koncentričnega dušilnega ventila je v osnovi izdelan iz elastičnega materiala, kot je guma ali politetrafluoroetilen, tako da je mogoče premagati težave, kot sta iztiskanje in praskanje.
Kot enega izmed vodilnih proizvajalcev in dobaviteljev koncentričnih dušilnih loput na Kitajskem vas toplo pozdravljamo pri veleprodajni prodaji visokokakovostnih koncentričnih dušilnih loput v skladu s standardom API iz naše tovarne.

Kaj je koncentrični metuljasti ventil?

Koncentrični loputni ventil, znan tudi kot loputa z ničelnim odmikom, je najosnovnejši tip zasnove lopute. Steblo poteka skozi sredi-linijo diska, ki je nadalje nameščen v središču izvrtine cevi, sedež pa je obrobje notranjega premera telesa ventila. Koncentrični dušilni ventil ima veliko prednosti pred drugimi vrstami ventilov, kot je ekonomična konstrukcija, ki je sestavljena iz manj komponent, zaradi česar je lažje upravljati in vzdrževati. Ohišje z rezinami in sorazmerno lahka zmanjšata stroške in stroške namestitve, opreme, podpore cevi, dela in - časa nastavitve.

Zakaj izbrati nas?

OEM in ODM na voljo

Izdelke lahko prilagodimo strankam s 304, 304L, 316, 316L, 1Cr18Ni9Ti, Cr18Ni12Mo2Ti, A105, WCB, Halalloy, LC2, LC3, LCB, C4, 2520, 2205 in drugimi materiali

Široke aplikacije

Nudimo različne sestavne dele menjalnika, vključno z zobniki, valjčnimi verigami, zobniki, sklopkami, letvami, pesti, jermenicami, stožčastimi pušami, sedeži ležajev in še več.

Visoka trdnost

Nudimo različne sestavne dele menjalnika, vključno z zobniki, valjčnimi verigami, zobniki, sklopkami, letvami, pesti, jermenicami, stožčastimi pušami, sedeži ležajev in še več.

Profesionalno

Nudimo različne sestavne dele menjalnika, vključno z zobniki, valjčnimi verigami, zobniki, sklopkami, letvami, pesti, jermenicami, stožčastimi pušami, sedeži ležajev in še več.

Prednosti koncentričnega metuljastega ventila

Koncentrični loputni ventil nudi prednosti, kot so preprosta zasnova, hitro in enostavno upravljanje, dober nadzor pretoka, vzdržljivost in zanesljivost ter stroškovna-učinkovitost.

1. Enostavna oblika

Koncentrični loputni ventil ima preprosto zasnovo, ki je sestavljena iz diska, nameščenega na tečaju, ki omogoča vrtenje znotraj telesa ventila. Ta preprosta zasnova ima za posledico manj zapletenosti in manj komponent, kar olajša namestitev, upravljanje in vzdrževanje.

2. Hitro in enostavno delovanje

Koncentrično loputo je mogoče hitro in enostavno odpreti ali zapreti z vrtenjem diska. To hitro delovanje omogoča hiter nadzor pretoka tekočine, zaradi česar je primeren za aplikacije, kjer so kritični hitri odzivni časi.

3. Dober nadzor pretoka

Disk koncentričnega dušilnega ventila je mogoče delno odpreti, da se nadzoruje pretok tekočine. To zagotavlja dobro stopnjo nadzora pretoka, kar omogoča natančno prilagajanje hitrosti pretoka tekočine.

4. Vzdržljiv in zanesljiv

Koncentrični loputni ventil je zasnovan tako, da prenese visoke tlake in temperature, zaradi česar je primeren za uporabo v zahtevnih aplikacijah. Poleg tega njegova preprosta zasnova in malo gibljivih delov prispevajo k njegovi vzdržljivosti in zanesljivosti.

5. Stroškovno-učinkovito

Koncentrični loputni ventil je razmeroma poceni v primerjavi z nekaterimi drugimi tipi ventilov. Zaradi preproste zasnove in enostavnega vzdrževanja je stroškovno-učinkovita izbira za številne aplikacije.

Vrste koncentričnih dušilnih ventilov

Vrsta rezin

Metuljasti ventili so izdelani tako, da ohranjajo tesno tesnjenje, ščitijo pred dvosmernimi razlikami v tlaku in preprečujejo povratni tok v napravah, ki so izdelane za enosmerni tok. To se izvede z uporabo tesno pritrjenega pokrova, kot je O-tesnilo, tesnilo, natančno obdelano, skupaj z gladko površino ventila na spodnjem in zgornjem delu ventila.

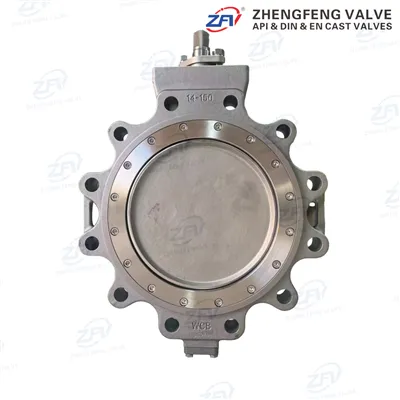

Vrsta ušesa

Tip ohišja zasnove lopute je identičen 3-delnemu krogelnemu ventilu, pri katerem je mogoče zamenjati en konec cevovoda, ne da bi pri tem vplivali na drugo stran ventila. To je mogoče doseči z navojnimi vložki, prirobnicami in dvema kompletoma ušes (sornikov), ki ne uporabljajo matic, tako da ima vsaka prirobnica svoje vijake. Pomembno si je tudi zapomniti, da vam ni treba izklopiti celotne naprave, da bi pregledali, očistili, popravili ali zamenjali loputni ventil.

Vrsta konca s prirobnico

Metuljna loputa s prirobničnim koncem ima prirobnico na obeh koncih ventila, ki se pritrdi s cevnimi prirobnicami. Ta vrsta končne povezave se uporablja za zelo velike lopute.

Vrsta varjenega konca

Metuljni ventil z varjenim koncem se uporablja tam, kjer je sistem pod zelo visokim tlakom. Ti tipi se običajno uporabljajo za majhne lopute.

Uporaba koncentričnega metuljastega ventila

Koncentrični loputni ventil je standardni ali splošni loputni ventil. Gred se nahaja na sredini diska. Med odpiranjem ali zapiranjem so nekateri deli diska vedno v-stiku ali drgnejo sedež. Zaradi te ureditve bo sedež občutil trenje vsakič, ko bo ventil deloval. V tipični aplikaciji je ta koncentrični dušilni ventil omejen na razred 150 zaradi zasnove sedeža.
Koncentrični dušilni ventil je tip ventila, ki se pogosto uporablja v cevovodnih sistemih. Ime je dobil, ker se njegov disk vrti okoli središčne osi telesa ventila. Ta tip ventila ima zaradi svojih edinstvenih prednosti širok spekter uporabe. Tukaj je nekaj pogostih uporab koncentričnih dušilnih ventilov:

1. Nadzor tekočine

Koncentrične dušilne lopute je mogoče uporabiti za nadzor pretoka različnih tekočin v cevovodih, vključno z vodo, oljem, kemikalijami itd. Z njimi je mogoče prilagoditi pretok, prekiniti pretok ali izolirati sistem, da se prepreči povratni tok.

2. Nadzor plina

Podobno kot za regulacijo tekočin se lahko koncentrične lopute uporabljajo tudi za regulacijo pretoka plinov v cevovodih. Široko se uporabljajo v zemeljskem plinu, pari, zraku in drugih plinskih sistemih.

3. Hvac sistemi

Koncentrične lopute se pogosto uporabljajo v sistemih ogrevanja, prezračevanja in klimatizacije (hvac) za nadzor pretoka zraka in drugih tekočin. Pomagajo lahko vzdrževati udobno notranje okolje s prilagajanjem pretoka zraka.

4. Industrijski procesi

V različnih industrijskih procesih se koncentrične lopute uporabljajo za nadzor pretoka materialov, vključno s tekočinami, plini in trdnimi snovmi. Uporabljajo se lahko za uravnavanje hitrosti podajanja, mešanje različnih materialov ali izolacijo opreme za vzdrževanje.

5. Priprava vode

Koncentrični metuljasti ventili se običajno uporabljajo v napravah za čiščenje vode za nadzor pretoka vode med različnimi postopki čiščenja. Uporabljajo se lahko za prilagajanje pretoka, izolacijo različnih delov čistilne naprave ali nadzor pretoka očiščene vode.

6. Namakalni sistemi

V kmetijskih namakalnih sistemih se koncentrične metuljaste lopute uporabljajo za nadzor pretoka vode na različna področja polja. Lahko pomagajo zagotoviti enakomerno porazdelitev vode in preprečijo odpadke.

Vedeti morate o koncentričnem metuljastem ventilu

Koncentrični dušilni ventil je steblo, ki je središče diska, disk pa središče v izvrtini. Med diskom ventila in steblom ventila ter ohišjem ventila ni zamaknjenega kota. Predstavil bom koncentrični dušilni ventil z naslednjih vidikov.
1. Popolna zasnova za lopute, ki so običajno pod standardom.
2. Standard prirobničnega priključka koncentričnega dušilnega ventila.
3. Standard zgornje prirobnice.
4. Standard dolžine čelne--čelne lopute s koncentrično črto.
5. Tlačni preizkus koncentrične lopute.
Na splošno lahko jasno opišemo celotno loputo iz zgornjih petih standardov.
Izbira ohišja ventila in materialov ohišja ventila za koncentrični metuljasti ventil je glede na prirobnični priključek razdeljen na ohišje ventila.
1. Metuljasti ventil za rezine - priključek z golo luknjo, brez navoja.
2. Metuljasti ventil z ušesom--z navojem, običajno 24" ali več, izberite močnejši metulj v obliki črke U in naredite navojno povezavo, konec cevi se pogosto uporablja tipa lt in dodajte dvosmerno zgornjo žico.
3. Loputa z enojno prirobnico.
4. Dušilni ventil z dvojno prirobnico.
5. U-delni metuljni ventil.
6. Žlebaste lopute.

Kakšna je razlika med koncentričnim metuljnim ventilom in ekscentričnim metuljnim ventilom?

Izbira napačne vrste ventila lahko moti celotno delovanje. Na trgu je na voljo več vrst ventilov, vključno s koncentričnimi metuljnimi ventili in ekscentričnimi metuljnimi ventili. Oba ventila nista le zelo različna po videzu, ampak sta tudi znotraj različna.
Disk ekscentričnega metuljastega ventila je kombiniran z zadrževalnim obročem tesnila, tesnilom diska in pritrdilnim vijakom. Po drugi strani pa je koncentrična metuljna loputa le običajna plošča.
Tesnilo ekscentričnega dušilnega ventila ima dodatno laminirano kolutno tesnilo, ki je povezano s sedežem mesnega telesa. Po drugi strani pa ima koncentrična loputa zelo preprosto tesnjenje, kjer se disk neposredno dotika gumijastega sedeža.
Koncentrični loputni ventil je mehko tesnilo, ki je lahko zamenljiv varjen sedež ali integralni sedež telesa, medtem ko je ekscentrični loputni ventil mesni sedež.
Ker sta oba ventila zelo različna glede na zasnovo, gumijasto tesnilo koncentrične lopute ne prenese visoke temperature. Vendar lahko loputa dobro deluje tudi s trdim tesnilom.
Najvišja temperatura lopute lahko doseže tlak 150 lb/pn25. Po drugi strani pa lahko ekscentrični dušilni ventili dosežejo tlak 600 lb/pn100.

Kako izbrati koncentrični metuljasti ventil?

Pri izbiri koncentrične lopute je treba upoštevati naslednje dejavnike:

Pogoji delovanja:Upoštevajte temperaturo, tlak in lastnosti tekočine v sistemu. Koncentrični loputni ventil mora biti sposoben obvladati te pogoje brez puščanja ali okvare.

Zahteve za pretok:Določite zahtevano hitrost pretoka in smer tekočine skozi ventil. Upoštevajte koeficient pretoka (cv) koncentričnega dušilnega ventila ali enakovreden pretok, da zagotovite, da izpolnjuje zahteve sistema glede pretoka.

Združljivost materiala: Izberite material koncentričnega dušilnega ventila, ki je združljiv s tekočino, s katero se upravlja. To zagotavlja vzdržljivost in preprečuje korozijo ali poškodbe koncentrične lopute.

Velikost ventila:Določite ustrezno velikost ventila glede na premer cevi in zahteve glede pretoka sistema.

Vrsta sprožitve:Upoštevajte vrsto aktiviranja, ki je potrebno za koncentrični dušilni ventil, na primer ročno, pnevmatsko, električno ali hidravlično. Prepričajte se, da je vrsta sprožitve primerna za aplikacijo in izpolnjuje zahteve za nadzor sistema.

Končne povezave:Izberite ustrezne končne povezave za koncentrični dušilni ventil, kot so prirobnični, navojni ali varjeni priključki, odvisno od konfiguracije cevnega sistema.

Značilnosti delovanja:Ocenite zahteve glede vrtilnega momenta, zmogljivosti tesnega zapiranja in stopnje puščanja koncentričnega metuljnega ventila, da zagotovite, da izpolnjuje zahteve glede zmogljivosti sistema.

Standardi in certifikati:Preverite, ali koncentrični dušilni ventil izpolnjuje ustrezne industrijske standarde ali certifikate, kot so oznake api, ansi ali ce. To zagotavlja skladnost s standardi varnosti in delovanja.

Cena in razpoložljivost:Upoštevajte stroške koncentričnega metuljastega ventila in njegovo razpoložljivost. Primerjajte različne možnosti, da poiščete najbolj stroškovno-učinkovito in zanesljivo rešitev za svojo aplikacijo.

Naša tovarna

Zhejiang Zhengfeng Valve Co., Ltd. je sodobno podjetje, ki se profesionalno ukvarja z raziskavami, načrtovanjem, proizvodnjo, prodajo, montažo in servisiranjem ventilov mednarodnih standardov. Specializirani smo za proizvodnjo metuljastih loput s kovinskim sedežem, lopute s trojnim zamikom prirobnice, lopute za nizko temperaturo, lopute s koncentrično loputo, lopute s prirobnico, lopute s trojnim zamikom in drugih loput.
Naše podjetje postavlja kakovost izdelkov na najpomembnejše mesto, našim strankam zagotavljamo visokokakovostne izdelke in zadovoljive storitve z našo sofisticirano opremo, napredno tehnologijo, izvrstnim videzom. Z veseljem v prihodnost se bo podjetje še naprej razvijalo, vodilo trg novih izdelkov, iskalo raznoliko razvojno pot, hkrati stabilen domači trg, aktivno raziskovalo mednarodno poslovanje.

Kontrola kakovosti

Imamo napredno opremo, ki zagotavlja garancijo za proizvodnjo ventilov. Imamo izkušene sodelavce, ki načrtujejo, izdelujejo visoko kakovostne ventile. Izvajamo 100% testiranje ventilov pred dobavo.

Pregled dimenzij

Slikarski test

PMI test

Hidrotest

Test debeline

NDT (PT)

Kriogeno zdravljenje

Ultrazvočno čiščenje

Naš certifikat

Končni vodnik s pogostimi vprašanji o koncentričnem metuljastem ventilu

V: Zakaj potrebujete koncentrični dušilni ventil?

O: Koncentrični loputni ventil je vrsta ventila, pri katerem so središče stebla, središče diska in središče telesa poravnani v istem položaju. Ta poravnava mu daje značilno preprostost. Običajne gumijaste-obložene lopute so pogosto te vrste.

V: Katere so glavne značilnosti koncentričnega dušilnega ventila?

O: Glavne značilnosti koncentričnega dušilnega ventila so njegova preprostost, hitro delovanje in enostavno vzdrževanje. Njegova zasnova omogoča hitro in enostavno odpiranje in zapiranje, zaradi česar je primeren za aplikacije, kjer je potreben hiter nadzor pretoka tekočine.

V: Kako deluje koncentrični dušilni ventil?

O: Koncentrični dušilni ventil deluje tako, da vrti disk, nameščen na tečaju znotraj telesa ventila. Disk je mogoče zavrteti v poljuben položaj med popolnoma odprtim in popolnoma zaprtim, kar omogoča natančen nadzor pretoka tekočine.

V: Kakšne so prednosti koncentričnega dušilnega ventila?

O: Prednosti koncentričnega dušilnega ventila vključujejo preprosto zasnovo, hitro in enostavno upravljanje, dober nadzor pretoka, vzdržljivost in stroškovno-učinkovitost. Njegova preprostost omogoča enostavno namestitev, upravljanje in vzdrževanje, medtem ko njegovo hitro delovanje omogoča hiter nadzor pretoka tekočine.

V: Kako vzdržujem koncentrični dušilni ventil?

O: Vzdrževanje koncentričnega dušilnega ventila vključuje redno pregledovanje, mazanje in čiščenje. Pomembno je, da preverite morebitna puščanja ali obrabo, po potrebi namažite gibljive dele in očistite morebitne ostanke ali kopičenje,-ki lahko vplivajo na delovanje ventila. Redno vzdrževanje lahko pomaga podaljšati življenjsko dobo ventila in zagotoviti njegovo zanesljivo delovanje.

V: Kako pogosto naj zamenjam koncentrični dušilni ventil?

O: Pogostost zamenjave koncentričnega dušilnega ventila je odvisna od več dejavnikov, vključno s kakovostjo ventila, delovnimi pogoji in urnikom vzdrževanja. Na splošno je treba ventile zamenjati, ko kažejo znake obrabe, na primer puščanje ali zmanjšano delovanje. Redni pregledi in vzdrževanje lahko pomagajo ugotoviti, kdaj je treba ventil zamenjati.

V: Ali obstajajo posebni standardi oblikovanja za koncentrične lopute?

O: Da, obstaja več konstrukcijskih standardov za koncentrične dušilne lopute. Skupni standardi vključujejo API 609 in ASME B16.34, ki zajemata zahteve glede dimenzij, materialov in testiranja dušilnih ventilov.

V: Kako namestim koncentrični dušilni ventil?

O: Namestitev koncentričnega dušilnega ventila običajno vključuje več korakov, vključno s pripravo cevovoda, poravnavo ventila s cevovodom, pritrjevanje ventila na mestu z sorniki ali drugimi pritrdilnimi elementi in nato testiranje ventila, da se zagotovi pravilno delovanje. Pomembno je, da pri namestitvi upoštevate navodila proizvajalca in varnostne smernice.

V: Kakšno je delovno temperaturno območje za koncentrične lopute?

O: Območje delovne temperature za koncentrične lopute je odvisno od uporabljenega materiala in posebne zasnove. Običajna delovna temperaturna območja so med -15 stopinj in 150 stopinj ali celo višje, odvisno od izbranega materiala.

V: Kakšen je nazivni nazivni tlak za koncentrične dušilne lopute?

O: Nazivni nazivni tlak za koncentrične lopute je običajno izražen v razredih, kot je RAZRED 150, 300 ali višji. Te vrednosti označujejo najvišji tlak, ki ga lahko ventil prenese brez okvare.

V: Kakšna vrsta rezin je koncentrični metuljasti ventil?

A: Vrsta rezin: Vrsta rezin metuljastih ventilov je bila zgrajena za tesno tesnjenje, zaščito pred dvosmernimi razlikami tlaka, da se prepreči kakršen koli povratni tok v napravah, ki so izdelane za eno-smerni tok. To se naredi z uporabo tesno pritrjenega pokrova, kot je o-obroč, tesnilo, natančno obdelano, skupaj z gladko površino ventila na spodnjih in zgornjih delih ventila.

V: Kaj je koncentrični dušilni ventil?

O: Koncentrični dušilni ventil je mehanizem za nadzor pretoka, ki uporablja rotacijski disk za nadzor medija pretoka v sistemu. Disk ostane v prehodu, a ker je tako tanek, daje zelo majhen upor toku. Dušilne lopute imajo veliko prednosti pred drugimi vrstami ventilov, kot je ekonomična konstrukcija, ki je sestavljena iz manj komponent, zaradi česar je lažje upravljanje in vzdrževanje. Oblikovano telo z rezinami in sorazmerno lahka teža zmanjšata stroške in stroške namestitve, opreme, podpore cevi, dela in časa namestitve.

V: Kaj je koncentrični metulj v primerjavi z ekscentričnim metuljnim ventilom?

O: Obstajata dve vrsti izotoničnih kontrakcij: koncentrične in ekscentrične. Pri koncentričnem krčenju se mišična napetost poveča, da doseže upor, nato pa ostane stabilna, ko se mišica skrajša. Med ekscentrično kontrakcijo se mišica podaljša, ko upor postane večji od sile, ki jo mišica proizvaja.

V: Zakaj se moj koncentrični dušilni ventil ne zapira pravilno?

O: To je lahko ena od naslednjih možnosti: sedež ventila je umazan ali pa sta steblo in disk ventila zarjavela. Sedež se točkuje. Pečat je bil polomljen. V takem stanju ne bi smel le tesno pokrivati cevi in tirnice, da bi se izognili notranjim puščanjem v cevnem omrežju, temveč tudi zmanjšati uhajanje puščanja, ki uhaja iz ventila navzven.

V: Za kaj je primeren koncentrični dušilni ventil?

O: Pri centričnem (koncentričnem) dušilnem ventilu je steblo centrirano na sredini diska, disk pa centrirano v izvrtini. Ekscentrični loputni ventil ima eno ali več stebel (škrbnih gredi), ki se nahajajo zamaknjeno od sredine glede na kategorije dvojnih in trojnih zapornih ventilov. Metuljne lopute se uporabljajo tam, kjer je prostor omejen. Za razliko od zapornih ventilov se lahko dušilni ventili uporabljajo za dušenje ali regulacijo pretoka, pa tudi v popolnoma odprtem in popolnoma zaprtem položaju. Izguba tlaka skozi loputo je majhna v primerjavi z zaporno loputo.

V: Kje se običajno uporabljajo koncentrične lopute?

O: Koncentrični metuljasti ventili se pogosto uporabljajo v številnih aplikacijah, vključno s čiščenjem vode in odpadne vode, industrijskimi procesi, ogrevalnimi in hladilnimi sistemi ter naftovodi in plinovodi.

V: Kakšna je razlika med koncentričnimi in ekscentričnimi loputami?

O: Metuljni ventil s sredinsko črto je mehko tesnilo, ki je lahko zamenljiv varjen sedež ali sestavni del telesa, medtem ko je ekscentrični metuljni ventil mesni sedež. Ker sta oba ventila po zasnovi zelo različna, gumijasto tesnilo sredinske metuljne lopute ne prenese visoke temperature.

V: Kakšne so različne velikosti koncentričnih metuljastih ventilov?

O: Koncentrični metuljasti ventili so na voljo v različnih velikostih, ki se običajno merijo z njihovim nazivnim premerom. Običajne velikosti segajo od NPS 2" do 40" (DN50 do DN1000) ali celo več, odvisno od specifične uporabe.

V: Kakšna je razlika med trojnim zamikom in koncentričnimi dušilnimi ventili?

O: Medtem ko koncentrični metuljasti ventil, obložen z gumo, temelji na interferenčnem prileganju med kolutom ventila in oblogo, metuljasti ventili s trojnim zamikom uporabljajo robustno kovinsko-laminatno tesnilo, nameščeno na kolutu ventila, ki se zapre ob sedežu telesa.

V: Kateri materiali se uporabljajo za izdelavo koncentričnih loput?

O: Koncentrične lopute so lahko izdelane iz različnih materialov, odvisno od uporabe in okoljskih pogojev. Pogosti materiali vključujejo lito železo, nodularno železo, nerjavno jeklo in različne zlitine. Izbira materiala je ključnega pomena za zagotovitev, da lahko ventil prenese pritisk, temperaturo in jedko okolje, ki mu bo izpostavljen.
